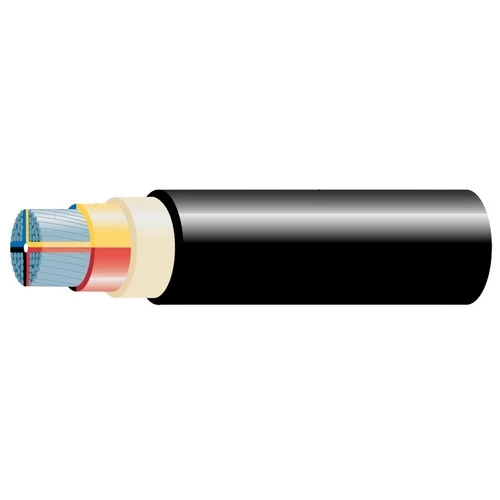

كابل كهرباء نحاس مجدول غير مسلح (CU/PVC/PVC)، 4 خطوط مع نيوترال مقاس 4×150+70 مم²، جهد منخفض 0.6/1 ك.ف، من إنتاج شركة كابلات السعودية (SCC)، يوفر استقرارًا كهربائيًا عاليًا ويُعتمد عليه في التطبيقات الحساسة.

• الموصل: نحاس مجدول
• مادة العزل: PVC 85°C / BS:6746
• الغلاف الخارجي: PVC / IEC:502
• الجهد : 0.6/1 كيلو فولت
• عدد الخطوط : (4 خطوط + خط نيوترال)
• المقاس (مساحة المقطع) : 4×150+70 مم2
• عدد شعيرات الفازات : 18
• عدد شعيرات النيوترال: 19
• سماكة طبقة عزل الفازات: 1.8 مم
• سماكة طبقة عزل النيوترال: 1.4 مم
• سماكة طبقة الغلاف الخارجي : 2.4 مم
• القطر الكلي : 45.5 مم
• الوزن : 5915 كجم/كم
• الطول القياسي: 250 متر
• لون العزل : (احمر، اصفر، ازرق، اسود، اخضر/اصفر)
• لون الغلاف: اسود
• متوافقة مع معيار: IEC: 502
• رمز المنتج: EJHB-64A
